一 CPS攻击案例——基于脉冲宽度调制PWM的无人机攻击( 四 )

生活百科


伺服电机（servo motor ）是指在伺服系统中控制机械元件运转的发动机，是一种补助马达间接变速装置 。
伺服电机可以控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象 。
伺服电机转子转速受输入信号控制，并能快速反应，在自动控制系统中，用作执行元件，且具有机电时间常数小、线性度高等特性，可把所收到的电信号转换成电动机轴上的角位移或角速度输出 。分为直流和交流伺服电动机两大类，其主要特点是，当信号电压为零时无自转现象，转速随着转矩的增加而匀速下降 。

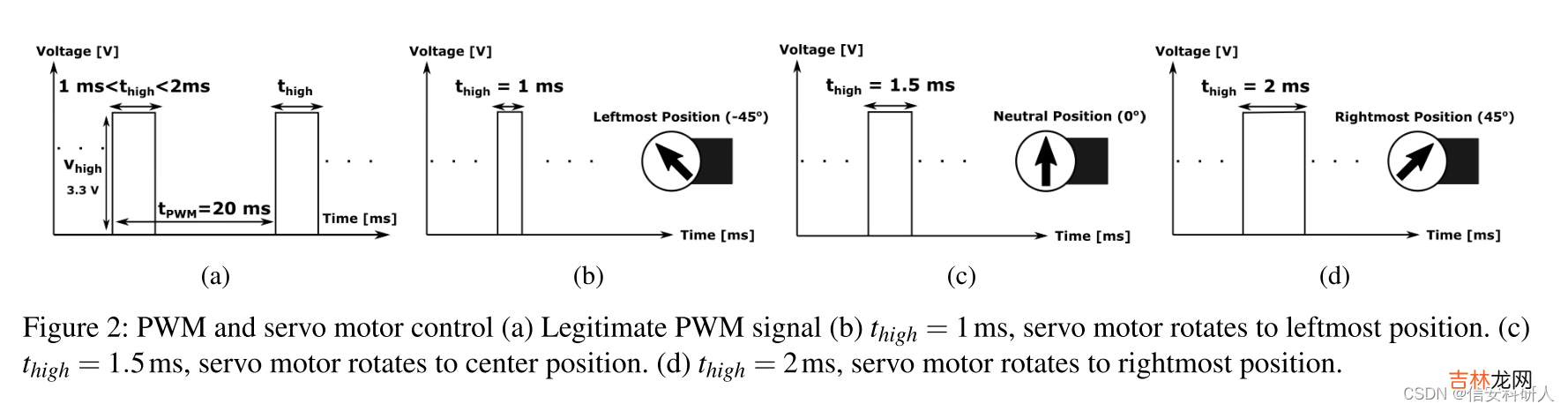

通用伺服电机的总体旋转角度为90 °（注：不难理解一个主机翼顺时针转90°和逆时针转90°基本上能够覆盖所有操作角度），并随着thigh的增加沿顺时针方向旋转 。
例如，thigh = 1ms、1.5ms和2ms分别对应于旋转角度-45 ° 、0 ° 和45 °，如下图的2b、2c和2d所示 。
一 CPS攻击案例——基于脉冲宽度调制PWM的无人机攻击

文章插图
一 CPS攻击案例——基于脉冲宽度调制PWM的无人机攻击

文章插图
?编辑
2.3.2 致动器使用PWM的上升沿和下降沿之间的持续时间确定致动数据         致动器有两种选择来处理PWM编码的信号对应的致动数据：
  • 首先，通过检查PWM脉冲的上升沿和下降沿;
  • 其次，可能用低通滤波器取PWM的平均值 。
实验观察到，致动器对施加到PWM输入的低幅度DC信号不响应，这表明用于确定致动数据的是PWM的上升沿和下降沿之间的持续时间 。
问题来了，什么是上升沿和下降沿？数字电平从0变为1 的那一瞬间叫作上升沿 ，从1到0的那一瞬间叫作下降沿 。
2.4 攻击场景设定FAI 攻击低功耗且无法追踪，并且只通过 EM 耦合攻击来改变受害者的 PWM 信号 。最大攻击功率限制为 20W，可通过 COTS 放大器获得 。
场景一
第一种攻击场景中要求功率较低，攻击者旨在阻止驱动数据以使受害者的驱动控制无效，但不注入错误命令 。
场景二
在第二种攻击场景中，攻击者需要注入虚假驱动数据来控制受害者的驱动器 。
攻击者可以访问放大器和天线等射频组件，以及有关受害系统拓扑的信息，例如 PWM 电缆长度 。
三 攻击方案、原理与实验设备3.1  测试攻击波形对通信信号的影响
一 CPS攻击案例——基于脉冲宽度调制PWM的无人机攻击

文章插图
?
一 CPS攻击案例——基于脉冲宽度调制PWM的无人机攻击

文章插图
编辑蓝色虚线框是受害者系统，也就是无人机系统，红色虚线框是攻击者 。
首先看受害者这边有什么：从左往右看
Futaba是带有地面无线电控制器的无人机系统，该控制器将操作人员的控制命令发送给无人机；
无人机中的自动驾驶仪Pixhawk，将控制器发来的控制信息转为PWM信号，并发送给伺服电机；
再就是Servo Motor，就是接受PWM信号的伺服电机，最底下那个实线蓝色框就是无人机的电机们 。
再看看攻击者这边有什么：从右往左看
先是包络发生器，什么是包咯发生器呢？
Envelope generators provide a means for shaping the waveforms to produce a more musical character. Most commonly, envelope generators are used to modulate amplitude over a period of time. They come in a variety of configurations, but the most prevalent type of envelope generator is an ADSR envelope.
包络发生器提供了一种塑造波形的方法，以产生更具音乐性的特征 。最常见的是，包络发生器用于在一段时间内调制振幅 。它们有多种配置，但最流行的包络生成器类型是ADSR包络 。
