简介：在汽油机中，气缸内的可燃混合气是靠电火花点燃的，为此在汽油机的气缸盖上装有火花塞，火花塞头部伸入燃烧室内 。能够按时在火花塞电极间产生电火花的全部设备称为点火系，点火系通常由蓄电池、发电机、分电器、点火线圈和火花塞等组成 。

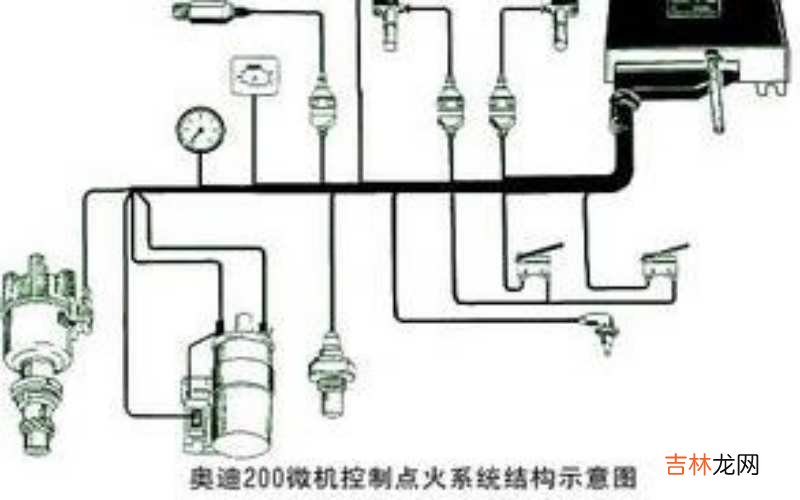

文章插图
分类：引擎依照运转模式不同可分为火花点火(SI Spark Ignition)引擎及压缩点火(CI Compression Ignition)引擎，汽油引擎属于火花点火引擎，而柴油引擎则属于压缩点火引擎 。
汽油引擎既是属于火花点火引擎，其点火就必须借着点火系统来完成 。
汽油发动机吸入气缸的燃油和空气混合，在压缩行程终了时用电火花点燃，使混合气点燃产生强大的压力，推动活塞向下运动而做功 。
为此在汽油发动机上装有一套能在汽缸中产生电火花的装置，称为点火系 。
作用：点火系统在引擎运转时所扮演的角色是在任何引擎转速及不同的引擎负荷下，均能在适当的时机提供足够的电压，使火花塞能产生足以点燃汽缸内混合气的火花，让引擎得到最佳的燃烧效率 。
点火系统的基本装置包含了电源（电瓶）、点火触发装置、点火正时控制装置、高压产生器（高压线圈）、高压电分配装置（分电盘）、高压导线及火花塞 。
现代的点火提前装置则已改由引擎管理电脑所控制，电脑收集引擎转速、进气歧管压力或空气流量、节气门位置、电瓶电压、水温、爆震等讯号，算出最佳点火正时提前角度，再发出点火讯号，达到控制点火正时的目的 。
原理：汽油机点火系统是汽油机、煤气机中用电火花点燃混合气的装置 。
它的功用是按气缸点火次序定时地向火花塞提供足够能量的高压电，使火花塞电极间产生火花，从而点燃气缸内被压缩的可燃混合气 。
点火系统通常由电源、点火线圈、分电器（包括断电器）和火花塞等组成 。
其中电源、断电器和点火线圈的初级线圈构成低压电路部分；点火线圈的次级线圈、分电器和火花塞构成高压电路部分 。
点火线圈由初、次级线圈和铁芯组成 。
初级线圈的导线粗而匝数少，次级线圈导线细而匝数多，相当于一个升压变压器 。
断电器有机械式和晶体管式两种，机械式的应用较普遍 。
当发动机运转时，凸轮轴驱动分电器中凸轮旋转，控制断电器触点启闭 。
当断电器将低压电路闭合时，初级线圈中即产生低压电流，在点火线圈内形成磁场 。
当电流达到一定值时，断电器将低压电路断开，磁通消失，在次级线圈中感应出10～24千伏的电动势，通过分电器依次传到相应气缸的火花塞电极上，即产生电火花 。
当触点断开时，初级线圈会感应出自感电动势，使触点间产生电弧而引起烧蚀，并减缓磁通消失速度，降低次级线圈感应的电动势 。
为了消除自感电动势，与触点并联有一只0.15～0.30微法的电容器 。
点火系统按电源的不同可分为蓄电池点火系统和磁电机点火系统，两者工作原理基本相同，仅低压电路稍有差别 。
汽车上通常带有蓄电池，都采用蓄电池点火系统 。
在要求工作可靠又不带蓄电池的场合，如飞机用汽油机、拖拉机用汽油机和小型汽油机则多使用磁电机点火系统 。
故障判断与排除：1.电路故障 点火系故障按其在点火系的位置可分为二种情况：低压电路故障和高压电路故障 。
（1）低压电路常见故障： 蓄电池存电不足；线连接不良或错乱；蓄电池搭铁不良；分电器或霍尔传感器损坏；点火开关损坏或接线不良；晶体管点火控制单元损坏或接线不良 。
