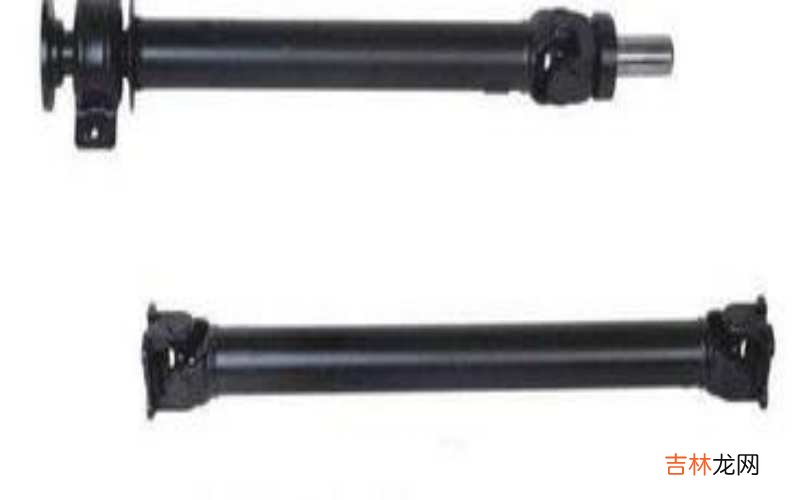

传动轴是一个高转速、少支承的旋转体,因此它的动平衡是至关重要的 。一般传动轴在出厂前都要进行动平衡试验,并在平衡机上进行了调整 。对前置引擎后轮驱动的车来说是把变速器的转动传到主减速器的轴,它可以是好几节的,节与节之间可以由万向节连接 。
【传动轴是什么】一、传动轴的组成传动轴是由轴管、伸缩套和万向节组成 。
二、伸缩套能自动调节变速器与驱动桥之间距离的变化 。
三、万向节是保证变速器输出轴与驱动桥输入轴两轴线夹角的变化,并实现两轴的等角速传动 。
四、传动轴中的伸缩套传统结构的传动轴伸缩套是将花键套与凸缘叉焊接在一起,将花键轴焊在传动轴管上 。
五、新型的的传动轴一改传统结构,将花键套与传动轴管焊接成一体,将花键轴与凸缘叉制成一体 。
六、并将矩形齿花键改成大压力角渐开线短齿花键,这样既增加了强度又便于挤压成形,适应大转矩工况的需要 。
七、在伸缩套管和花键轴的牙齿表面,整体涂浸了一层尼龙材料,不仅增加了耐磨性和自润滑性,而且减少了冲击负荷对传动轴的损害,提高了缓冲能力 。
八、此种传动轴在凸缘花键轴外增加了一个管形密封保护套,在该保护套端部设置了两道聚氨酯橡胶油封,使伸缩套内形成厂一个完全密封的空间,使伸缩花键轴不受外界沙尘的侵蚀,不仅防尘而且防锈 。
九、因此在装配时在花键轴与套内一次性涂抹润滑脂,就完全可以满足使用要求,不需要装油嘴润滑,减少了保养内容 。
十、传动轴中的轴套是为了减少轴运动时的摩擦与磨损而设计出来的,基本用途与轴承无异,而且相对成本较便宜,但摩擦阻力较大,所以只会使用于部份部件上 。
十一、轴套大多都以铜制成,但亦有塑胶制的轴套 。
十二、轴套多被放置于轴与承托结构中,而且非常紧贴承托结构,只有轴能在轴套上转动 。
十三、在装配轴与轴套时,两者间会加入润滑剂以减少其转动时产生的摩擦力 。
十四、传动轴中的万向节●作用:::一般万向节由十字轴、十字轴承和凸缘叉等组成 。
十五、万向节是汽车传动轴上的关键部件 。
十六、在前置发动机后轮驱动的车辆上,万向节传动轴安装在变速器输出轴与驱动桥主减速器输入轴之间;而前置发动机前轮驱动的车辆省略了传动轴,万向节安装在既负责驱动又负责转向的前桥半轴与车轮之间 。
十七、车辆在运行中路面不平产生跳动,负荷变化或者两个总成安装位置差异,都会使得变速器输出轴与驱动桥主减速器输入轴之间的夹角和距离发生变化,因此要用一个“以变应变”的装置来解决这一个问题,因此就有了万向节 。
十八、●传动特点:::在发动机前置后轮驱动(或全轮驱动)的汽车上,由于汽车在运动过程中悬架变形,驱动轴主减速器输入轴与变速器(或分动箱)输出轴间经常有相对运动,此外,为有效避开某些机构或装置(无法实现直线传递),必须有一种装置来实现动力的正常传递,于是就出现了万向节传动 。
十九、万向节传动必须具备以下特点:a 、保证所连接两轴的相对位置在预计范围内变动时,能可靠地传递动力;b 、保证所连接两轴能均匀运转 。
二十、由于万向节夹角而产生的附加载荷、振动和噪声应在允许范围内;c 、传动效率要高,使用寿命长,结构简单,制造方便,维修容易 。
2一、对汽车而言,由于一个十字轴万向节的输 出轴相对于输入轴(有一定的夹角)是不等速旋转的,为此必须采用双万向节(或多万向节)传动,并把同传动轴相连的两个万向节叉布置在同一平面,且使两万向节的夹角相等 。
