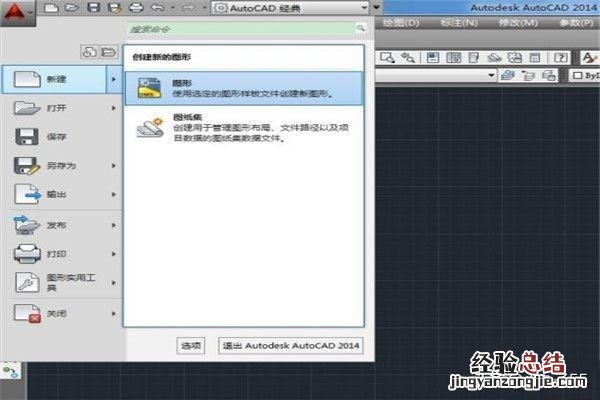

1首先打开AutoCAD2014，在界面的左上角点击开始菜单，然后选择“新建”—“图形” 。

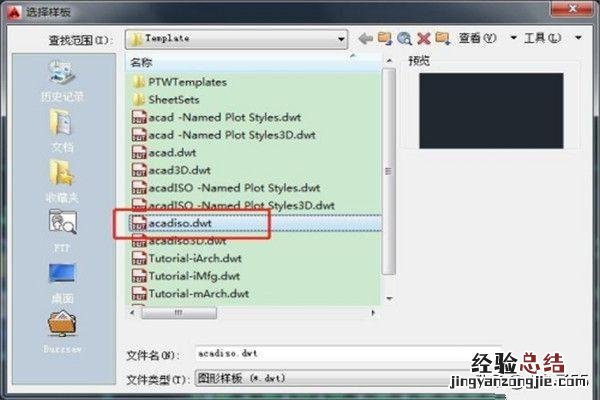

2在选择样板窗口中，选择acadis.dwt，点击“打开”，新建一张空白图纸 。
【怎样用cad画化工工艺流程图 - 经验总结 www.jingyanzongjie.com】

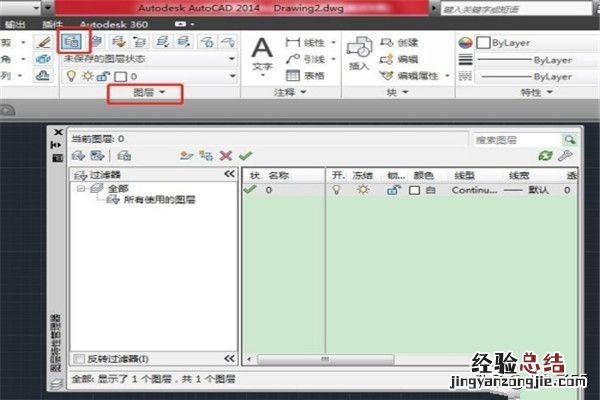

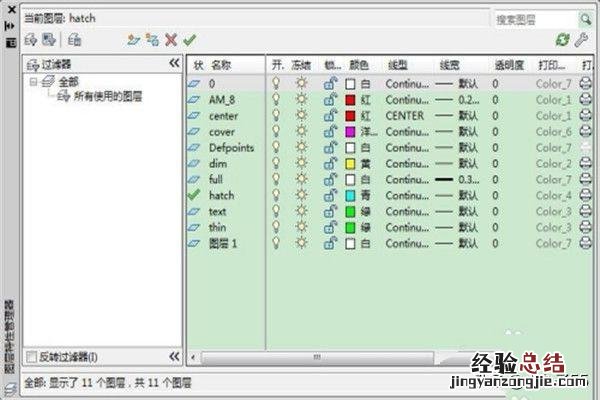

3找到菜单中的图层标签，点击该标签内最左上角的“图层特性”按钮，此时 ， 将弹出图层特性管理器 。
4在图层特性管理器内添加需要用到的图层，根据自己的习惯命名并定义颜色 ， 并选择相应的线型和线宽 。

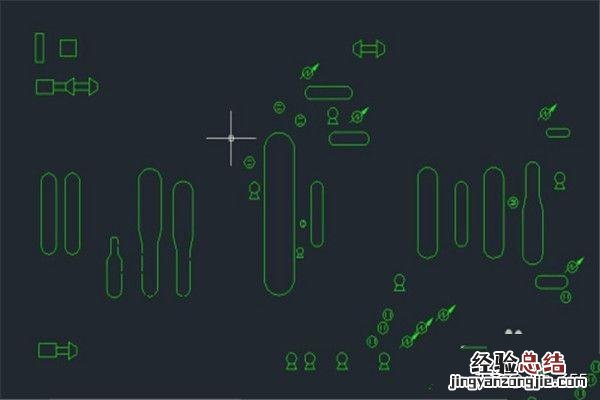

5下面正式绘图，首先绘制出整个流程中所需要用到的仪器仪表的简化符号 ， 注意要按流程摆放整齐 。
6接下来再各个仪器仪表之间添加代表流程顺序的箭线，同时对整个图纸进行进一步的调整 。

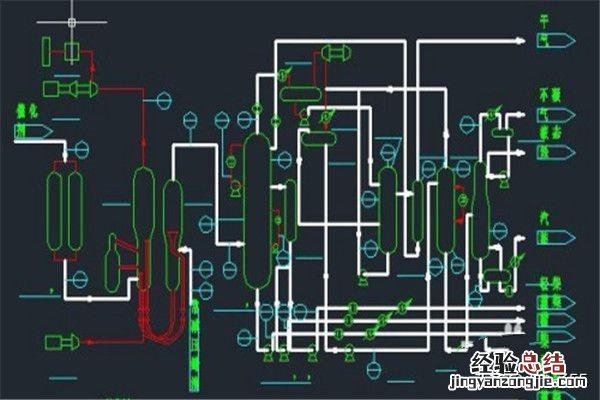

7最后，添加必要的标注和文字描述 ， 这样，整个化工工艺流程图就大功告成了
