快恢复二极管与普通二极管有什么区别？
答；快恢复二极管的别称(FRD) 。快恢复二极管与普通二极管都属于半导体二极管系列分支 。都具有二极管单相导电功能 。
【快恢复二极管与普通二极管区别】
常见的二极管根据功能划分有；检波二极管(解调二极管)、整流二极管、开关二极管、阻尼二极管、稳压二极管、(齐纳二极管、反向击穿二极管)、变容二极管、发光二极管(LED)、光电二极管(光敏二极管)、双向击穿二极管(瞬态电压抑制二极管TVS)、快恢复二极管(FRD)等等 。

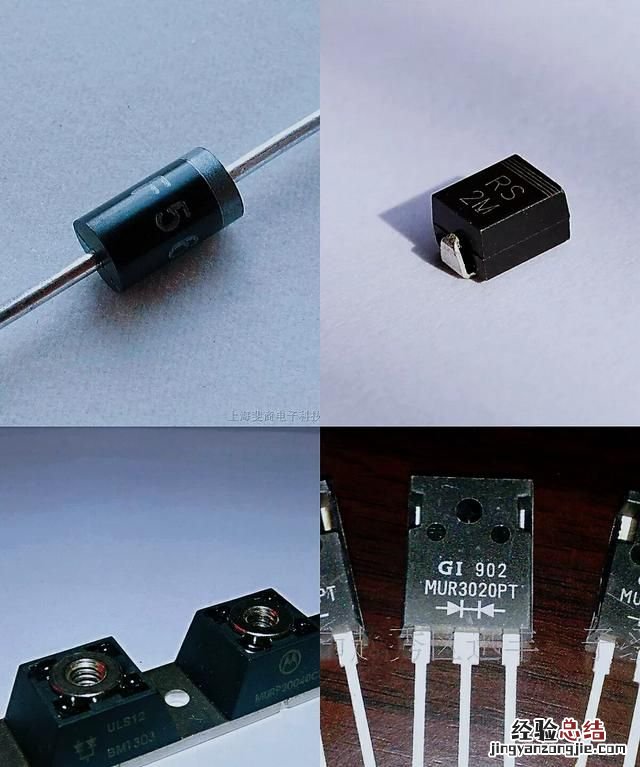

下面是常用的快恢复二极管的实物图 。

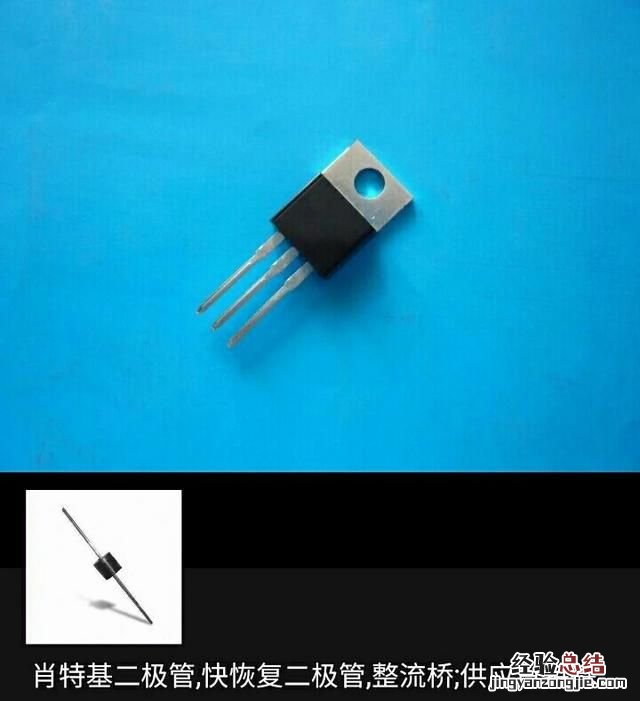

下面是一个快恢复二极管的内部结构与外形示意图 。
快恢复二极管的主要特点；它的反向阻断恢复时间比普通二极管的恢复时间短，这是其他系列二极管所爱莫能助无法比拟的 。快恢复二极管的恢复时间大约在几百纳秒以下；同时快恢复二极管的正向压降较低，这样它的峰值电压就被提供了很多，一般可以达到几千伏 。
所谓快恢复就是它的与众不同的独有的功能，而且它还具有开关二极管的特性，且它的封装工艺将它的体积控制的很小(同时考虑到它的散热问题)；由此它广泛应用于电子电路中用来作为脉宽调制器、不间断电源、开关电源、变频器及电子调速电路中 。
另外它还作用于高频大电流整流或续流 。快恢复二极管的内部结构和外形如上图所示 。这一类二极管从内部结构它有单管和对管两种，其中对管内部有两只快恢复二极管，而根据这两只快恢复二极管的接法，它又可以分为共阴极对管和共阳极对管 。因为各类快恢复二极管的功率相差比较大，所以根据工艺与用途将它们封装也做的不同；20A以下的快恢复二极管采用TO-220塑料封装或DO-41、TO-15、DO-27封装，20A以上的大功率大容量快恢复二极管则采用TO-3P金属封装 ， 而对于几百安至几千安的快恢复二极管，采用了螺栓形或平面形封装 。
一般在选用快恢复二极管时，若是单管型快恢复二极管不能满足要求而对管能够满足电路要求，则建议可将对管作为单管使用，如果使用中对管中的一只快恢复二极管被损坏 ， 它亦可作为单管型快恢复二极管再使用 。
根据制作工艺的不同，有些型号的单管型快恢复二极管也用三个引脚，其中中间的一个脚为空引脚 ， 它可以通过万用表来测量判断确定 。常见的快恢复二极管包括C20-04、C92-02、MUR160A、MUR4340PT及FR型、PFR型，它们的具体特性和参数可以上网找供应商索取它们的详细资料 。
对于常用的快恢复二极管，可以用万用表(数字万用表或指针式万用表均可)来进行检查它的大致好坏；将万用表拨至于Rx1k档位，测量它的好坏与普通二极管基本一样，只不过快恢复二极管的正向电阻值只有几欧姆Ω，这是与普通二极管的最大的区别，但是它的反向电阻值则为无穷大∞；如果测量它时均为零欧姆Ω或者都是无穷大∞，则说明此快恢复二极管已经损坏了 。
知足常乐2018.10.24日于上海
快恢复二极管与普通二极管有什么区别？
快恢复二极管：简称FRD
是一种具有开关性能良好、反向恢复时间短特点的半导体二极管 。
主要用途： 应于开关电源、PWM脉宽调制器、变频器等电子电路中 ， 作为高频整流二极管、续流二极管或阻尼二极管使用 。
快恢复二极管原理： 如加在其两端的电压由正向变到反向时，响应时间很短，而相反的由反向变正向时，其时间相对较长 ， 即为反向恢复时间，当二极管用做高频整流等作用时，要求反向恢复时间很短 ， 此时就需要快恢复二极管 。
开关二极管，最快的是肖特基二极管，
普通二极管： 电流模块的输入部份 ， 如果电流不高，不必用快恢复二极管 ， 就是釆用普通二极管 。
快恢复二极管的结构与普通二极管PN结二极管不同 。快恢复二极管它属于PlN结型二极管，即在P型硅材料与N型硅材料中间增加了基区l，因此构成PlN硅片 。因基区很薄，反向恢复电荷很小 ， 所以快恢复二极管的反向恢复时间较短，正向压降较低，反向击穿电压即耐压值很高 。
肖特基二极管与快恢复二极管的区别：
快恢复二极管是指反向恢复时间很短的二极管，在5us以下 。工艺上采用掺金措施，结构上采用PN结型 。也有采用PlN改进型结构 。其正向压降高于普通二极管（0,5一2V） ， 反向耐压多在1200V以下 。从性能上可分为快恢复和超恢复二个等级 。
肖特基二极管：简称：Schottky Barrier Diode 。是以金属和半导体接触形成的势垒为基础的二极管 。
肖特基二极管与快恢复二极管区别：前者的恢复时间比后者小一百倍左右，前者的反向恢复时间大约为2-10NS纳秒 。快恢复二极管，可获得较高的开关速度 ， 也有较高的耐压 。主要用应于逆变电源中做整流元件 。
