根据工作经验解答一下哈。
超级终端的设置
首先要用console线连接交换机，第一次配置一般都通过串口对交换机进行配置。以后需要配置VTY用户，后续可以通过telnet等方式维护交换机的配置信息。
这里说明一点，一般需要笔记本电脑配置交换机，需要一根USB转串口的数据线，然后连接交换机的串口线，再连接交换机。如下图所示

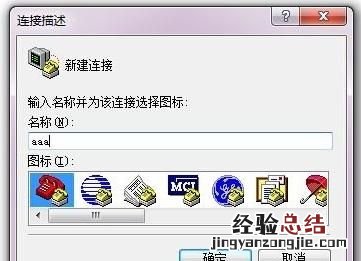

step1:启动超级终端，随便起个什么名字都可以。

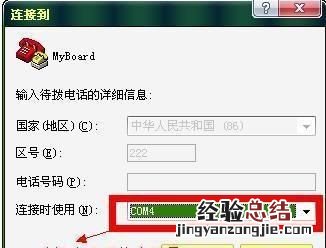

step2：选择正确的串口，一般都是最后一个选项。如下图所示

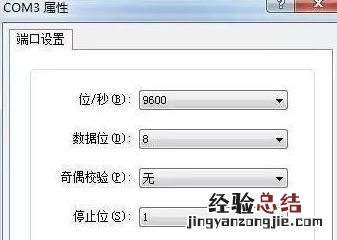

step3: 设置超级终端的参数，波特率选择9600 。点击“还原默认值”用默认的属性就可以了。

VLAN的配置
下面这张图展示了拓扑结构
PC1的IP设置：192.168.100.1 255.255.255.0
PC2的IP设置：192.168.100.2 255.255.255.0

假如交换机不配置任何内容PC1可以和PC2互通

VLAN配置
交换机VLAN的配置，首先起VLAN，然后把端口划分到不同的VLAN
vlan batch 100 200
interface GigabitEthernet0/0/1
port link-type access
port default vlan 100
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 200
经过上述配置之后PC1无法ping通PC2，如下图所示

“网络极客” ，全新视角、全新思路，伴你遨游神奇的网络世界。

通过超级终端配置交换机VLAN一般需要如下几步：

安装USB串口驱动
超级终端端口设置
交换机配置VLAN

我们按照步骤来依次实现
设置步骤
1.安装USB串口驱动

如果使用台式机串口，直接连接交换机，则不需要安装串口驱动；
通过台式机USB接口或者笔记本，则需要安装USB串口驱动程序。

2.打开超级终端

XP系统依次点击Windows开始、所有程度、附件、通讯、超级终端；
当然，目前的系统没集成超级终端，需要下载超级终端。

3.设置超级终端参数

需要更改的内容如下图；
包括位/秒、数据为、奇偶校验、停止位、数据流控制。

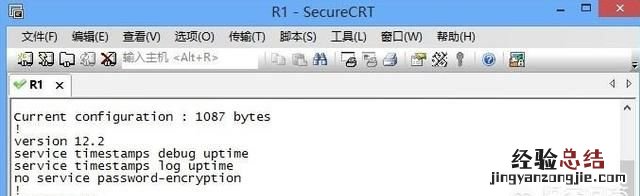

4.配置交换机

VLANsystem veiw （进入系统视图）
vlan 10（创建vlan 10）
port e1/0/1 to e1/0/5 (吧端口1-5加入到VLAN10中)
quit （退出）
save （保存配置）

这样就完成了超级终端配置交换机VLAN的工作。

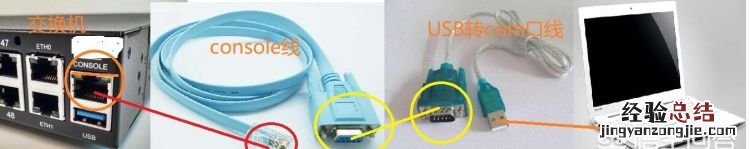

要使用超级终端配置交换机，首先你要准备一些工具线缆，交换机，配置用电脑（笔记本最好），console线（买交换机有带）， usb转com口线（需购买，如果台式机有com接口不需要该线），其他就是软件，com口转接线驱动。设备接线图如下：

1.首先将console线跟usb转com口线接好，将usb口接入笔记本，并在笔记本上安装好com口线的驱动，console线的RJ45口接交换机的console口，就完成了物理线路的连接。

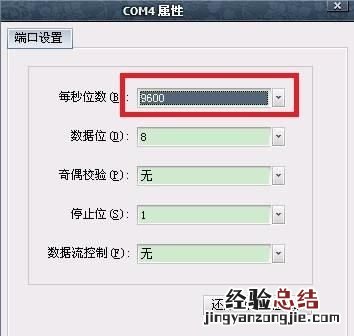

2.打开超级终端，以前XP系统在开始—-附件—超级终端里，打开，随便写个名字，进去后设置好每秒位数为9600（一般路由交换都这个数），其他看下图参数设置。

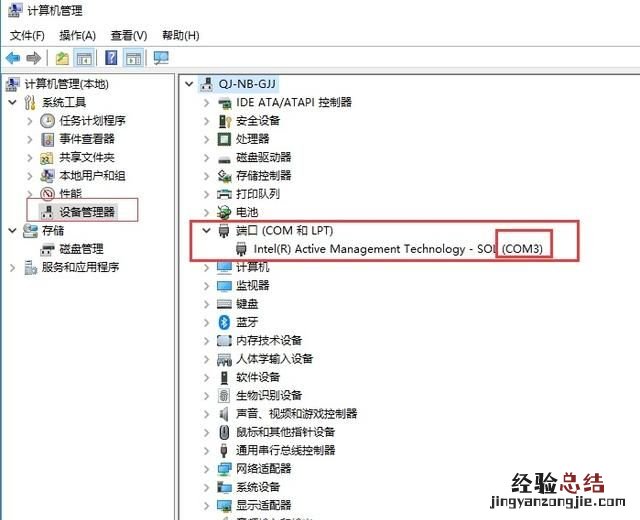

还有就是这么知道自己电脑安装com驱动是com1,2,3 。。。。哪个口，就是右键我的电脑—管理—设备管理器—-展开端口，就看到后面是com几了。这样就可以连接交换机做配置了。
