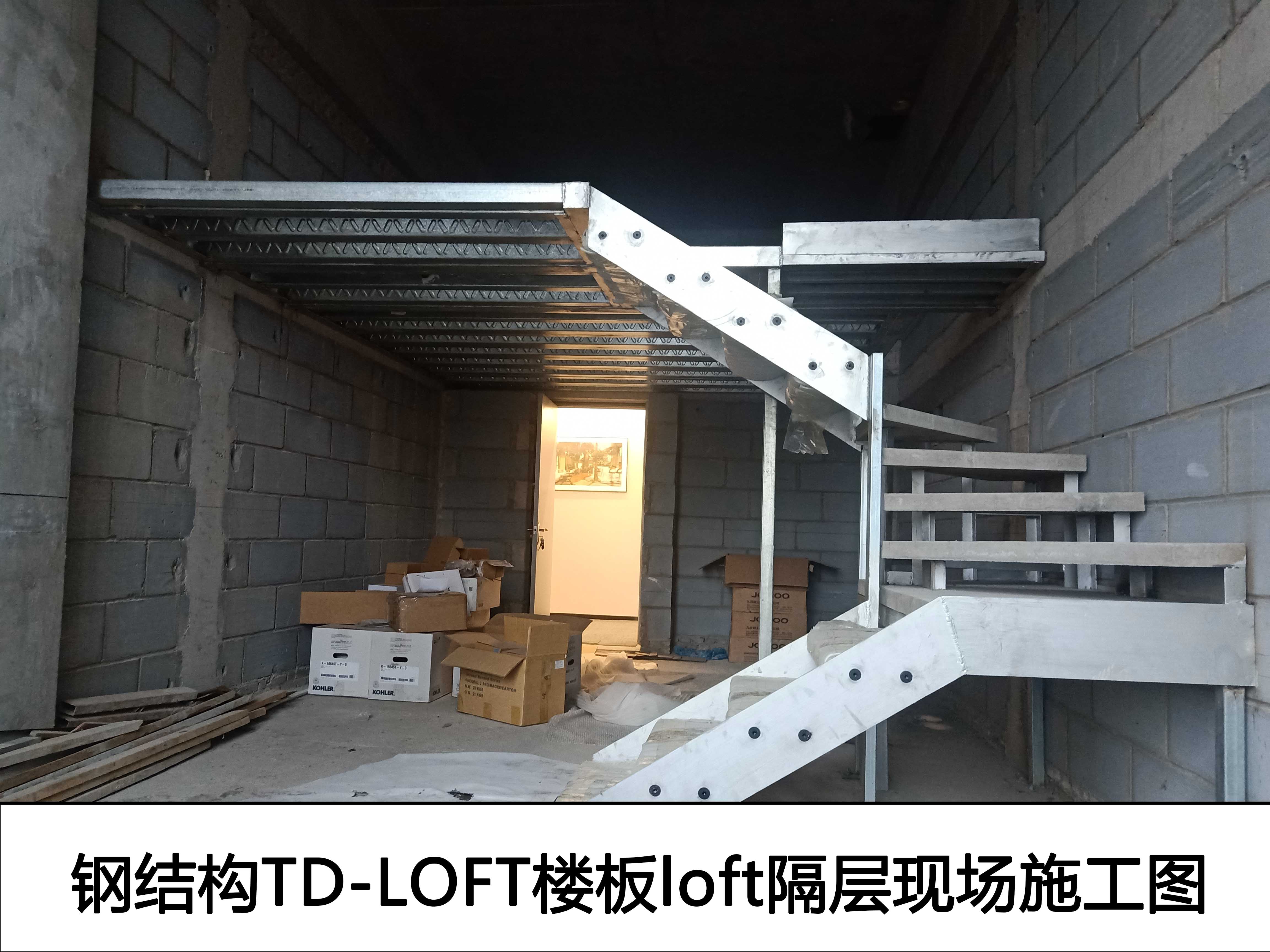

钢结构LOFT隔层是在楼层净高过高的住宅、办公楼、厂房、场馆等建筑的楼层中采用搭建钢结构组合楼板的形式 ， 使一层变为两层 ， 即合理的利用空间增加使用的面积 ， 又不会对原件的外观产生破坏 。
钢结构LOFT隔层针对不同的建筑类型有多种做法 。
1.生根
钢结构夹层安全的关键之一“生根” ， 所谓根就是把新建钢结构夹层楼板的荷载经过主梁传递到根上 ， 由根传到原有结构上 ， 就像大树一样没有坚固的根树是不能站立的 ， 在实际施工中首先要确定固定点是否是承重结构 ， 其次是探测原结构的硬度、厚度、配筋等 ， (非承重结构或不能满足在原结构施工时 ， 需要做独立支撑 ， 但是独立支撑的构件也需要做在承重梁等构件上) ， 钻孔时尽量不要打断主筋 ， 严格按工艺要求的深度 ， 直径转孔 ， 根据屋面荷载配置锚栓 。 在锚栓植入前必须把洞内清理干净 ， 否则会严重影响锚固强度 ， 植入时转速不能过快会造成药物搅拌不完全 ， 过慢会造成跑药 ， 都会减少拉拔力 ， 植入后根据温度等待时间后方可施工 。 埋件板的制作 ， 埋件板是锚栓的偶件 ， 根据主梁的受力总荷载计算埋件板厚度和面积(钢筋锚板要比高强螺栓锚板加大一些 ， 为弥补值筋成功率低的原因)焊接托板或连接板时要剖口焊 。 安装时要对锚栓进行拉拔实验 ， 对于剪力小的可进行土法实验 ， 所有埋件板打孔时要考虑探筋情况 ， 可多打少装 ， 但不得少于设计荷载 。 如果埋件板与砼梁或砼柱之间有缝隙可进行灌胶或灌浆料处理 ， 所有锚栓凝固后方可加载主梁 。
2.主梁
主梁在钢结构夹层工程中是安全关键之二 ， 如果一棵树根基再好而树干不能承受外力也是枉然 ， 主梁的选择和屋面的承载 ， 跨度是有直接关系的 ， 如果跨度小就可以选用工字钢 ， 或H型钢 ， 钢梁选好后要进行打磨除锈 ， 切割 ， 底漆等处理 ， 到现场后测量两端锚固在进行细切 ， 夹层工程和其他钢构工程不同 ， 多数梁檩的长度都是不定长度的 ， 所以实测后在切割 ， 如果跨度小就尽量选用型钢
3.连接
钢结构夹层施工主要是钢梁的连接 ， 1焊接 ， 2高强螺栓连接 。 在大工程一般采用高强螺栓连接或焊接 ， 因为场地和焊接电源允许这就不多说了 ， 在钢结构夹层工地往往是空间狭小 ， 主梁难以进入 ， 甚至在外面断开后在进入连接 ， 机械轻易用不上 ， 手工抬扛拼接后在吊装钢梁连接 。
做法一：钢结构水泥压力板组合楼板
做法：次梁檩条(间距600mm左右)+水泥纤维板(或OSB欧松板)+约40mm厚细石轻质混泥土(可选)+装饰面层;
这种结构方案具有造价低、自重轻、施工工期短等优点;适用于民用住宅、办公楼、工业项目的夹层改造;当有较大楼面荷载或震动荷载时 ， 慎重选择 ， 因为根据我国JGJ209-2010《轻型钢结构住宅技术规程》中 ， 对此类楼板、墙板已有明确禁用规定：
做法二：钢结构混凝土组合楼板
做法：钢结构楼承板+约100mm厚钢筋混凝土板+装饰面层;
这种方案具有安全性能高、可承担荷载大、无颤动、隔音效果好等特点 ， 施工周期稍长 ， 楼面自重较大 。 适用于不同大、小跨度的建筑格局 ， 如住宅、办公楼、各类厂房、重型荷载和震动荷载楼面等 ， 适用范围最广 。 但施工周期稍长 ， 楼面自重较大 ， 不适合后加建公寓 。
