group ：组，也可称为卷。同组内服务器上的文件是完全相同的，同一组内的storage server之间是对等的，文件上传、删除等操作可以在任意一台storage server上进行。

meta data ：文件相关属性，键值对（ Key Value Pair）方式，如：width=1024,heigth=768。

文章插图

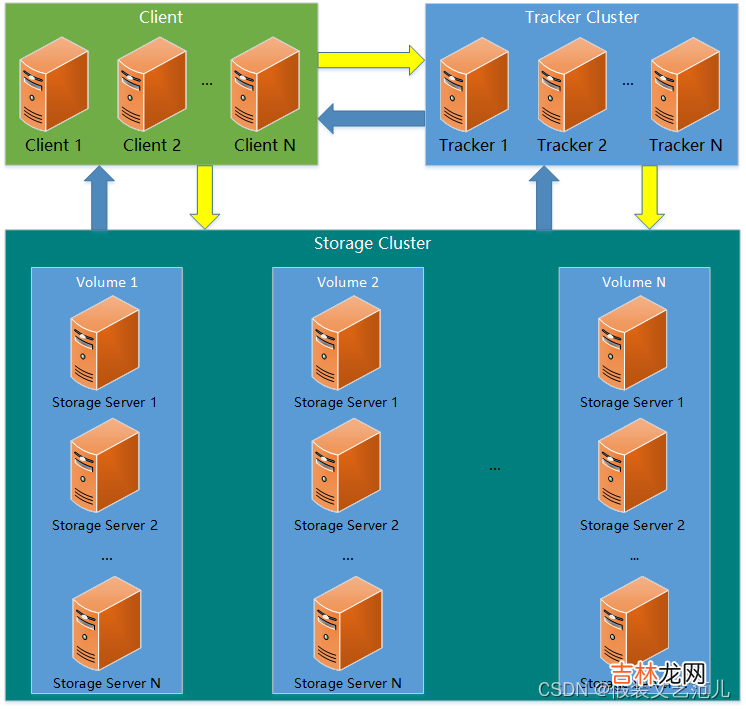

2.1 Tracker集群FastDFS集群中的Tracker server可以有多台，Trackerserver之间是相互平等关系同时提供服务，Trackerserver不存在单点故障。客户端请求Trackerserver采用轮询方式，如果请求的tracker无法提供服务则换另一个tracker 。
2.2 Storage集群为了支持大容量，存储节点（服务器）采用了分卷（或分组）的组织方式。存储系统由一个或多个卷组成，卷与卷之间的文件是相互独立的，所有卷的文件容量累加就是整个存储系统中的文件容量。一个卷由一台或多台存储服务器组成，卷内的Storage server之间是平等关系，不同卷的Storageserver之间不会相互通信，同卷内的Storageserver之间会相互连接进行文件同步，从而保证同组内每个storage上的文件完全一致的。一个卷的存储容量为该组内存储服务器容量最小的那个，由此可见组内存储服务器的软硬件配置最好是一致的。卷中的多台存储服务器起到了冗余备份和负载均衡的作用
在卷中增加服务器时，同步已有的文件由系统自动完成，同步完成后，系统自动将新增服务器切换到线上提供服务。当存储空间不足或即将耗尽时，可以动态添加卷。只需要增加一台或多台服务器，并将它们配置为一个新的卷，这样就扩大了存储系统的容量。
采用分组存储方式的好处是灵活、可控性较强。比如上传文件时，可以由客户端直接指定上传到的组也可以由tracker进行调度选择。一个分组的存储服务器访问压力较大时，可以在该组增加存储服务器来扩充服务能力（纵向扩容）。当系统容量不足时，可以增加组来扩充存储容量（横向扩容）。
2.3 Storage状态收集Storage server会连接集群中所有的Tracker server，定时向他们报告自己的状态，包括磁盘剩余空间、文件同步状况、文件上传下载次数等统计信息。

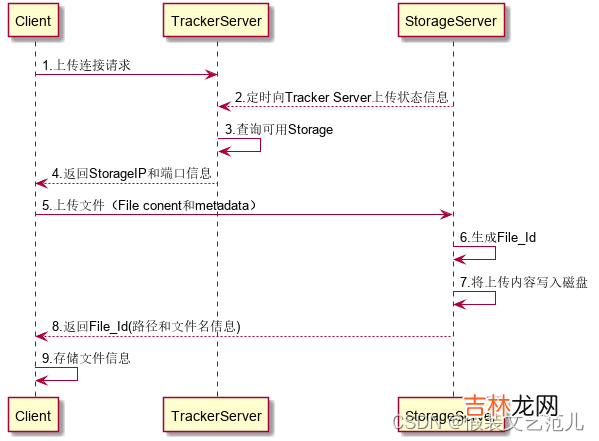

2.4 FastDFS的上传过程FastDFS向使用者提供基本文件访问接口，比如upload、download、append、delete等，以客户端库的方式提供给用户使用。
Storage Server会定期的向Tracker Server发送自己的存储信息。当Tracker Server Cluster中的Tracker Server不止一个时，各个Tracker之间的关系是对等的，所以客户端上传时可以选择任意一个Tracker 。
当Tracker收到客户端上传文件的请求时，会为该文件分配一个可以存储文件的group，当选定了group后就要决定给客户端分配group中的哪一个storage server 。当分配好storage server后，客户端向storage发送写文件请求，storage将会为文件分配一个数据存储目录。然后为文件分配一个fileid，最后根据以上的信息生成文件名存储文件。
