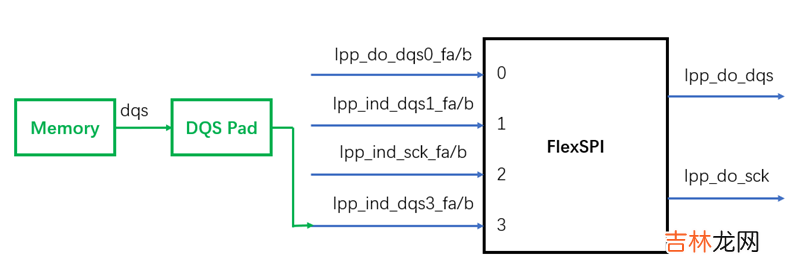

下图是 FlexSPI->MCR0[RXCLKSRC] = 3 的情况，此时 Read Strobe 完全由外部存储器的 DQS 引脚输出 ipp_ind_dqs3_fa/b 直通进来。这种配置可用于 Multi-I/O SPI 传输模式（最高速 166MHz/200MHz DDR 场合），适用于包含 DQS 引脚的 OctalSPI NOR Flash，这时 FlexSPI DQS Pad 与外部存储器相连。

Note: 痞子衡有两篇旧文《串行NOR Flash的DQS信号功能》、《启动含DQS的Octal Flash可不严格设Dummy Cycle》跟这种配置相关。

痞子衡嵌入式：i.MXRT中FlexSPI外设不常用的读选通采样时钟源 - loopbackFromSckPad

文章插图

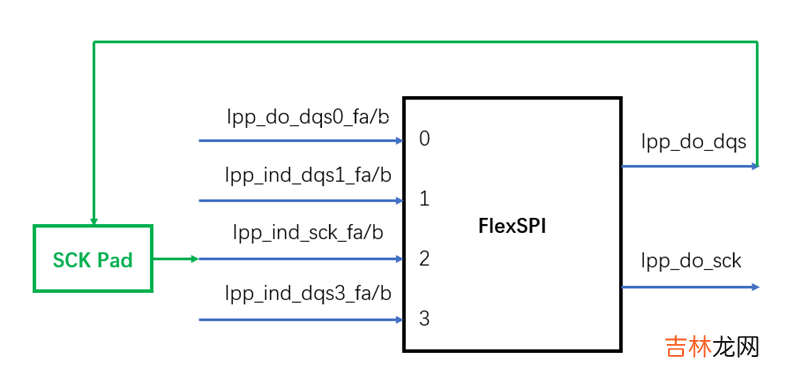

三、loopbackFromSckPad选项意义前面铺垫了那么多，终于来到本文的主题了，即下图 FlexSPI->MCR0[RXCLKSRC] = 2 的情况，此时 Read Strobe 经由 SCK 引脚 ipp_ind_sck_fa/b 再 loopback 回来，此时有了 SCK 引脚绕一圈的延迟。
这种配置从应用角度与 FlexSPI->MCR0[RXCLKSRC] = 1（即 loopbackFromDqsPad）差不多，也可用于 Multi-I/O SPI 传输模式（较高速 133MHz SDR 场合），适用不含 DQS 引脚的大容量 QuadSPI NOR Flash，但是这时候 FlexSPI DQS Pad 被解放出来了，这也是它的最主要意义。

文章插图
别小看只是省了一个 DQS 引脚，也许你认为 i.MXRT I/O 那么多，省一个引脚意义不大，但是如果某些 FlexSPI 引脚组不带 DQS 信号，你又想配置 FlexSPI 以 60MHz 以上频率去访问 Flash，这时候 FlexSPI->MCR0[RXCLKSRC] = 2 选项就会帮上大忙了，见痞子衡旧文《不支持DQS的FlexSPI引脚组连接串行NOR Flash注意事项》。
四、loopbackFromSckPad使用限制FlexSPI->MCR0[RXCLKSRC] = 2 选项虽好，但有如下两个实际使用限制：

存在信号完整性问题：主要出现在 SCK 频率过高（比如 133MHz）或者板级 PCB 上 SCK 信号走线过长时。
SCK自由运行模式下不可用：对于某些 FPGA 应用，有时需要设置 FlexSPI->MCR0[SCKFREERUNEN] = 1，即 SCK 需要持续给外部设备内部 PLL 提供参考时钟。

至此，i.MXRT中FlexSPI外设不常用的读选通采样时钟源 - loopbackFromSckPad痞子衡便介绍完毕了，掌声在哪里~~~
