该机器真正的网口是enp0s3 。docker 启动的虚拟网口是docker0
docker服务本身会在iptables中插入很多规则，甚至定义许多自定义化的链
当我们我们在192.68.31.23 这台机器上访问192.168.31.102的3306端口时。
首先数据包被nat表中PREROUTING链命中

文章插图
该链中的规则会被命中，同时将数据包导向nat表的DOCKER 链
nat中的DOCKER链修改目标地址

文章插图

第一条规则的输入网口是docker0 ，显然从192.168.31.102外部访问该机器不可能走这个网口进入，因为docker建立了虚拟网络，不可能被外部访问，所以第一条规则不会命中
第二条规则的输入网口是!docker0 ，表示非docker网络，该规则能被匹配。由于mysql 实际安装在docker内，如果最终要实现访问，就要对请求包的目标地址进行修改，于是该条规则在匹配后的动作是：tcp dpt:3306 to:172.17.0.2:3306 ，即将目标网络端口改成docker网段下的172.17.0.2:3306

路由决策到filter中的forward链

文章插图
由于prerouting对包进行了目标地址的修改，于是路由决策会将该包路由到foward链。所有表中的input 链将直接忽略。

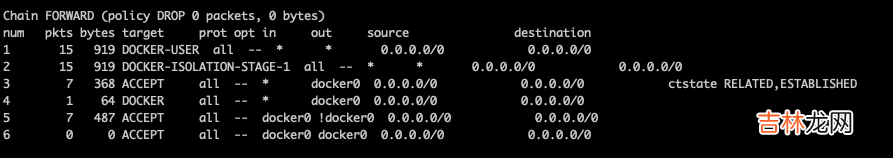

forward链中的第一条规则，会应用于DOCKER-USER链。该链的规则是直接返回包。

文章插图
相当于第一条规则没启作用。直接会进入第二条规则进行匹配计算
第二条链会包导入DOCKER-ISOLATION-STAGE-1链进行规则计算
- 文章插图
- 一路链下去，最终只有图中的规则③能命中，而该规则对包的处理方式，是RETURN ，也即交给下个规则处理

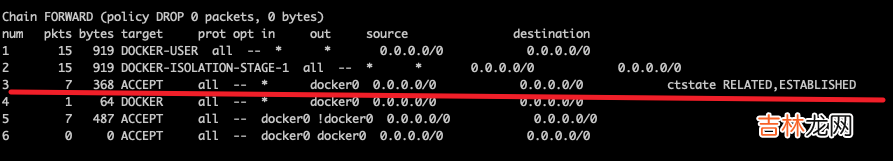

第三条规则

文章插图
是对目标网口是docker0的包进行匹配，按理说我们的包会匹配这条规则，但是这条规则被匹配还有一个条件，就是包链接的状态要是已建立的连接才行，我们第一次从外部对数据库进行访问显然不符合这个要求，于是该规则不会命中。进入第四条规则匹配
第四条规则命中后，进入DOCKER 链

文章插图
从截图可以看到，包到了这里，被完美匹配。该包首先是一个非docker网络到docker网络的访问，其次，其目标ip是172.17.0.2 的3306端口，匹配后，处理动作是ACCEPT 。也即最终该访问被响应，我们从外部网络访问到数据库了。
