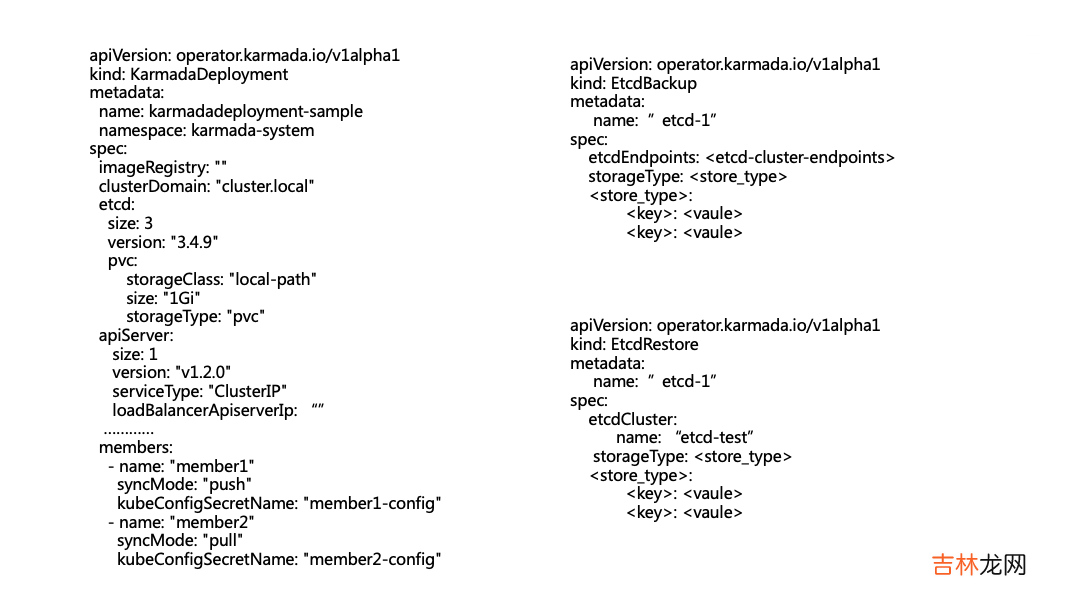

这里主要定义KarmadaDeployment、EtcdBackup和EtcdRestore个资源，分别用于Karmada的部署，和etcd的数据备份和恢复。ansible Operator会根据spec里定义解析成ansible的vars 。status将通过 ansible runner 输出为用户自定义的状态。也可以通过ansible的k8s_status更新KarmadaDeployment的状态。当前主要考虑的是在K8s运行Karmada，后面会添加二进制部署模式，当前的CR没有涉及。
2.4 架构设计

文章插图
如图所示Karmada Operator提供了容器化和二进制集群部署设计，其中Karmada的容器化部署不需要执行ssh登录，只需通过K8s和k8s_status就可以完成karmada控制面的管控。Karmada的二进制部署主要通过ssh登录完成Karmada控制平面的管控。member集群的join和unjoin需要提前提供member集群的kubeconfig文件，也可以设置member的登录权限操作，需要在CR里定义member集群的用户和密钥。
执行流程如下。

用户通过KarmadaDeployment定义Karmada操作
Karmada Operator感知KarmadaDeployment的CR变化，开始进入控制器逻辑
根据用户的定义，选择是容器化部署或者二进制部署，开始执行安装、扩所容和备份等操作
执行join/unjoin操作，将member集群注册到Karmada集群或者注销member集群

2.5 Karmada控制平面管理

文章插图
如上图所示，主要是karmada控制平面生命周期管理，对比当前社区的部署工具我们如下优化：

标准化证书管理，主要是用openssl生成证书。其中etcd和Karmada证书单独分开维护，和k8s集群证书命名相同，方便接入我们的监控。
Karmada-apiserver支持外部负载均衡，不限于当前的k8s service提供的负载均衡。
更灵活的升级策略，支持单独组件升级和全量升级。
更丰富的全局变量定义，计划支持组件配置变更等。

2.6 etcd集群管理

文章插图
etcd集群是Karmada的元数据集群,生产中需要保证etcd集群高可用和故障恢复等。如上图展示了etcd集群必要的生产要素，如自动扩缩容、升级、备份和etcd集群的故障恢复。自研了基于ansible的plugins和library, 实现etcd集群管理能力如下：

添加member到存在的etcd集群。
etcd集群删除member 。
etcd集群的备份，比如支持cephfs的数据备份。
etcd集群故障恢复。
etcd集群健康状态查询。

这里定义了etcdBackup和etcdRestore的CR，没有合并到KarmadaDeployment里。主要考虑到etcd集群本身操作的安全性和简化KarmadaDeployment的ansible任务。其中etcdRestore功能，可以根据etcd集群备份数据，实现导入到新的etcd集群，从而恢复Karmada集群所有的业务状态。当前主要场景如下：

Karmada集群所在的机房裁撤，需要备份etcd数据，迁移到新的Karmada集群。
期望通过Karmada-Operator管理Karmada集群，只需备份etcd数据，实现etcdRestore功能即可。
Karmada集群故障，可以通过etcd备份数据，结合etcdRestroe实现故障恢复。

2.7 member集群管理

文章插图
member集群的生命周期管理主要有注册和注销，上图是执行的流程。为了处理member集群的注册和注销，这里会动态的生成inventory 。Ansible Inventory 是包含静态 Inventory 和动态 Inventory 两部分的，静态 Inventory 指的是在文件中指定的主机和组，动态 Inventory 指通过外部脚本获取主机列表，并按照 ansible 所要求的格式返回给 ansilbe 命令的。
