在CAD中，图形的移动旋转等操作比较常用，旋转其实不难，一个RO命令就可以了，难就难在 ， 如何能够准确地把图形旋转到相应的位置才是关键 。
下面除了介绍传统方法RO命令之外，再介绍一种在特殊情况也能很好使用的图形旋转方式 。
一、先介绍传统的RO命令

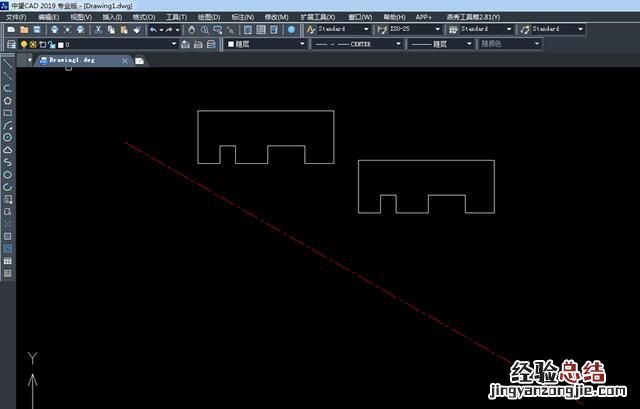

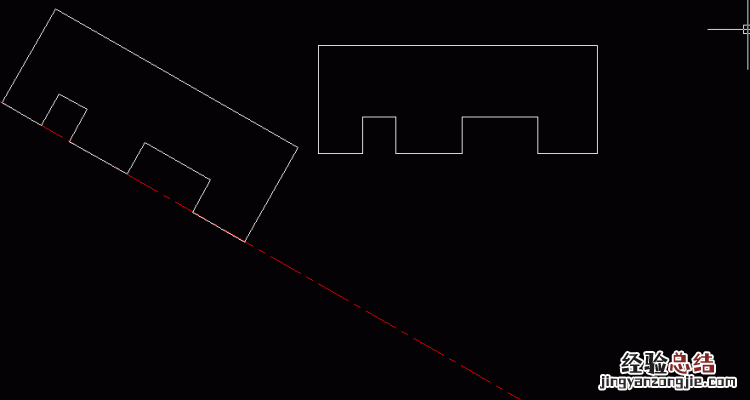

1、例如下图需要把建筑单体沿着倾斜的红线摆放，常规的思路是使用【RO】旋转命令 。

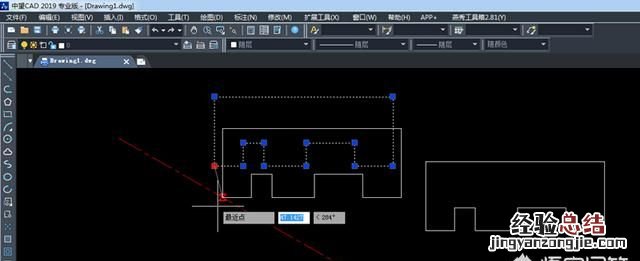

2、把图形的长边上的一个点放到红线上 。
3、选中图形，然后输入【RO】旋转命令 。
4、选择之前放在红线上的点作为基点，打开相应正交，直接旋转到捕捉到的正确的点即可 。
二、很好用的AL命令
1、选中图形输入【AL】命令

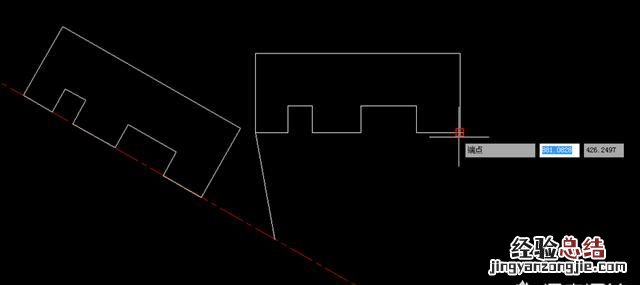

2、选定第一原点，拉到红线上捕捉到的点
4、直接回车 ， 出现提示“是否基于对齐点缩放对象”，当然是选否啦
希望可以帮到题主吧，一定要用好al命令哦~

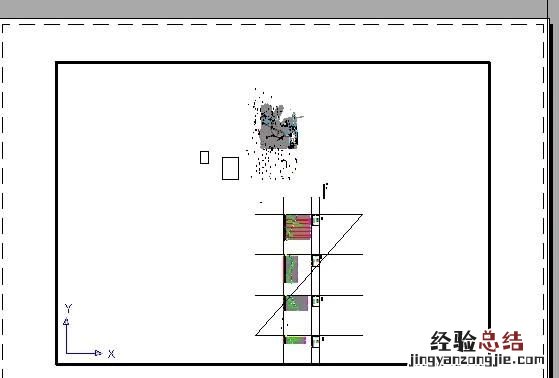

1、 首先确保自己在布局窗口里 ， 并已新建好视口

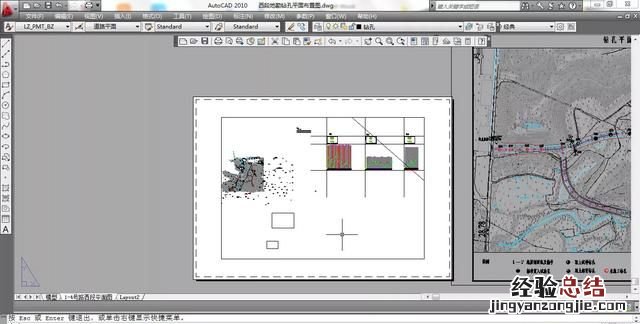

2、 点击要旋转的视口输入“ms”进入视口
3、 输入命令“UCS”再输入“Z”
4、输入要旋转的角度：要顺时针旋转视图90度，请输入90 。要逆时针旋转视图90度，请输入-90 。

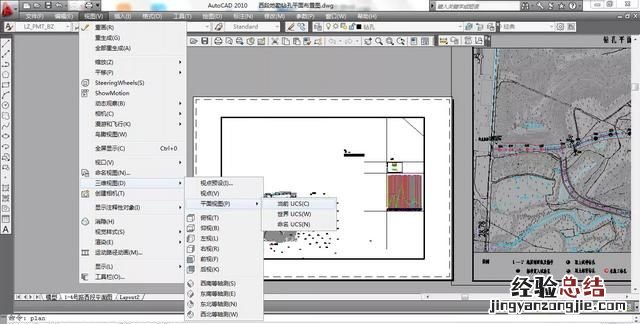

5、 最后一步很重要,输入命令plan，选择当前世界 。（或者鼠标选择 ， 视图—-三维视图—平面视图—-当前）

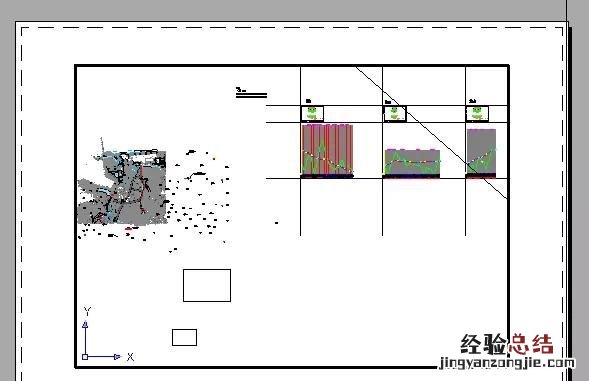

6、 完成旋转（模型中图形不会旋转 ， 旋转后确定北向可在原模型自己找辅助线） 。

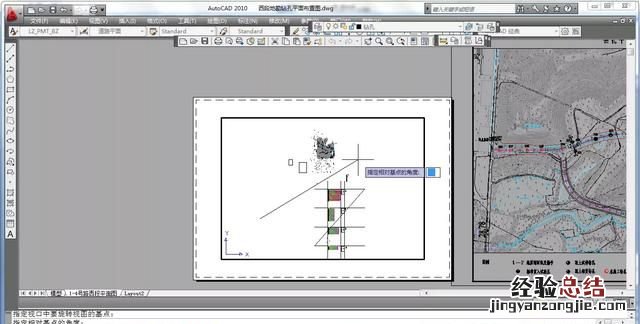

7、 可使用MVSETUP命令对视口中图形进行线方向的旋转，输入“mvsetup”——“a”——“r”
8、 根据命令画一条需要旋转的方向线
【cad旋转图形的全部方法,cad实体旋转操作技巧】
8、旋转完成 。
